ATS 1000 T-G
Источник бесперебойного питания On-Line типа ATS 1000 T-G
Номинальная мощность
Напряжение АКБ
уникальные функции энергосбережения
ИБП ATS 1000 T-G имеет уникальные функции энергосбережения. Он надежно защитит Ваше оборудование от отклонений и неполадок, которые возникают в электросети. Современные схемотехнические методы, использованные при разработке ИБП серии EcoPower, позволяют обеспечить высокую степень защиты оборудования различного типа – как бытового, так и промышленного.
| Время автономной работы ИБП ATS 1000 T-G при ёмкости АБ (100 А·ч) | ||
|---|---|---|
| Нагрузка 25% | Нагрузка 50% | Нагрузка 100% |
| 15 ч. | 6,5 ч. | 3 ч. |
- Стабилизированное напряжение на выходе. ИБП обеспечивает стабилизированное электропитание нагрузки и уменьшение количества циклов заряд-разряд, тем самым увеличивая ресурс батареи.
- Увеличение времени автономной работы приоритетных потребителей. У ИБП предусмотрена управляемая розетка для подключения второстепенного оборудования. Пользователь может уменьшить время работы розетки в автономном режиме и, соответственно, увеличится время автономной работы приоритетных потребителей.
- Эффективная система энергосбережения. ИБП может работать с коэффициентом полезного действия до 99% по обводной цепи в диапазоне напряжения, который задаёт пользователь, что существенно повышает эффективность энергопотребления.
- Длительная работа в автономном режиме. ИБП работает совместно с батарейными модулями BP 36-18, или внешними аккумуляторными батареями. Зарядное устройство ИБП имеет высокую мощность, поэтому к нему можно подключать аккумуляторные батареи большой емкости и обеспечить автономную работу при длительных отключениях электроэнергии.
- Высокая перегрузочная способность. Это даёт возможность подключать к источнику бесперебойного питания нагрузки с большими пусковыми токами.
- Выходное напряжение имеет форму «чистой» синусоиды, поэтому к ИБП можно подключать нагрузки, чувствительные к форме напряжения.
- Высокие коэффициенты выходной и входной мощности обеспечивают эффективную работу с нелинейными нагрузками и делаю энергопотребление ИБП наиболее эффективным.
- Компактные размеры. Благодаря небольшим габаритным размерам и исполнению ИБП ATS 1000 T-G, его можно использовать в небольших помещениях (частные дома, квартиры, небольшие офисы).
- Дистанционное управление и мониторинг: с помощью программного обеспечения UPS Agent 1.2 по порту RS-232 или USB 2.0, по релейному интерфейсу AS/400 «сухие» контакты, а в сетях Internet/Intranet по протоколу SNMP с помощью встраиваемого WEB/SNMP-адаптера с интегрированным WEB-сервером.
| Параметр, еденица измерения | Значение параметра |
|---|---|
Входные параметры |
|
| Номинальное напряжение / частота, В / Гц | 220 (230) / 50 |
| Допустимый диапазон изменения напряжения, В: Нижний порог перехода в автономный режим работы Нижний порог возврата в дежурный режим работы Верхний порог перехода в автономный режим работы Верхний порог возврата в дежурный режим работы |
160, 140, 120, 110 ± 5% при нагрузках 100-80, 79-70, 69-60, 59-0 % 175, 155, 135, 125 ± 5% при нагрузках 100-80, 79-70, 69-60, 59-0 % 300 ± 5% 290 ± 5% |
| Допустимый диапазон изменения частоты, Гц | 40 -70 |
| Коэффициент мощности | 0,99 |
Выходные параметры |
|
| Номинальная мощность Pном, кВА / кВт | 1 / 0,9 |
| Номинальное напряжение, В | 230 ± 1% |
| Номинальная частота, Гц | 50 ± 0,5% |
| Форма напряжения | Синусоида |
| Перегрузка, % от Рном, не более: при работе в дежурном режиме при работе в автономном режиме при работе по встроенной обводной цепи |
125 в течение 30 сек. 125 в течение 30 сек. более 130 в течение 1 мин. |
| КПД в дежурном режиме, не менее | 0,9 |
| КПД в автономном режиме, не менее | 0,86 |
| КПД в режиме экономии энергии, не менее | 0,96 |
Батареи |
|
| Рекомендуемый тип | Герметичные, свинцово – кислотные, необслуживаемые |
| Номинальное напряжение, В | 36 |
| Тип батарейного модуля | BP 36-18 |
| Максимальное количество подключаемых батарейных модулей, шт | 6 |
| Максимальная ёмкость внешних АБ, Ач | 100 |
Средства дистанционного контроля и управления |
|
| Изолированный порты RS-232, USB | Подключение к ПЭВМ через порт RS-232 или USB |
| ПО для дистанционного контроля и управления ИБП | «UPS Agent 1.1» (входит в комплект поставки ИБП) |
| WEB/SNMP-адаптер, плата интерфейса AS/400 | Устанавливается по дополнительному заказу |
Условия работы |
|
| Режим работы | Непрерывный |
| Охлаждение | Принудительное |
| Рабочая температура окружающего воздуха, ˚С | от 0 до +40 |
| Относительная влажность, %, не более | 90 (без конденсации влаги) |
Размеры и масса |
|
| Габаритные размеры (В х Ш х Г), мм, не более | 238х145х405 |
| Масса / масса в упаковке, кг, не более | 7 / 9 |

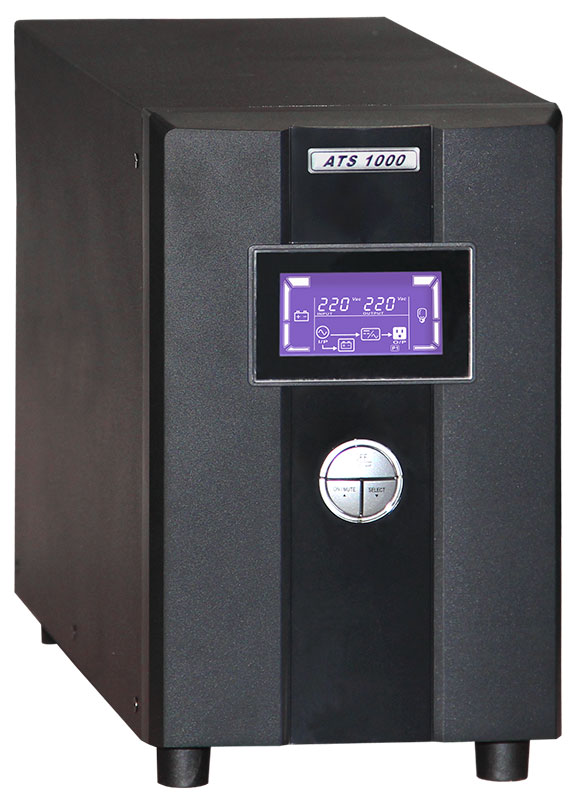

Источник бесперебойного питания ATS 1000 T-G
ИБП ATS 1000 T-G (задняя панель)

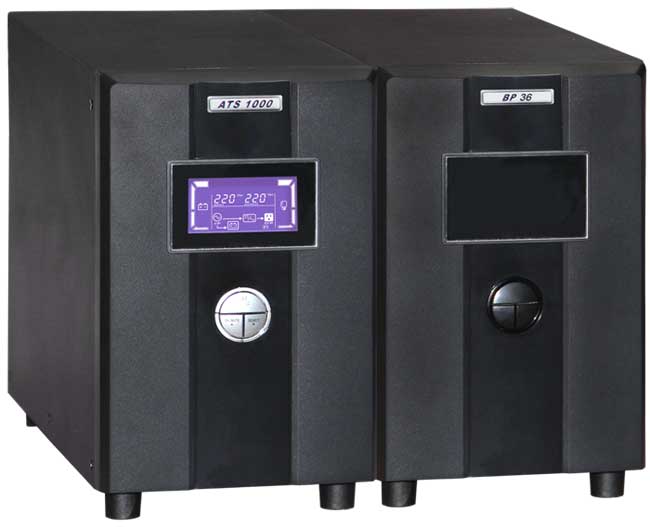

ИБП ATS 1000 T-G с батарейным модулем BP 38-18

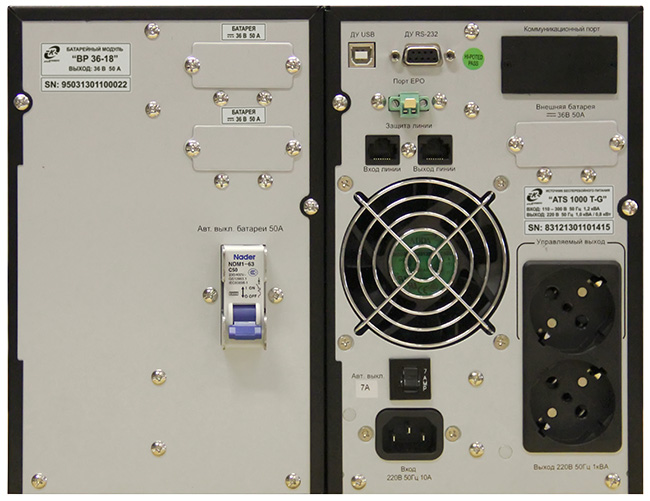

ИБП ATS 1000 T-G с батарейным модулем BP 38-18 (Задняя панель)
Батарейный модуль BP 36-18 (36 В / 18 А*ч)
Батарейный модуль ВР 36-18 предназначен для работы вместе с ИБП ATS 1000 T-G. При совместной работе батарейного модуля и ИБП заряд аккумуляторных батарей происходит автоматически, когда ИБП работает в дежурном режиме.
Батарейный модуль ВР 38-18 надёжно работает без постоянного контроля обслуживающего персонала, он выполнен с использованием необслуживаемых герметизированных аккумуляторов.
Аккумуляторные батареи
Свинцово-кислотные необслуживаемые аккумуляторные батареи закрытого типа, имеют высокую надёжность и качество, используются для работы совместно с источниками бесперебойного питания.
Батареи можно размещать в жилых зонах, потому что они могут работать без регулярного обслуживания. Срок службы батарей составляет 10-12 лет.
Батарейные шкафы BC
Шкафы батарейные BC используется для размещения необслуживаемых герметизированных аккумуляторных батарей.
Шкафы имеют две полки для размещения аккумуляторных батарей. Грузоподъёмность каждой полки составляет до 200 кг.
Верхняя и боковая панели шкафов легко снимаются, что упрощает доступ к их внутреннему пространству. Боковые панели шкафов имеют отверстия для вентиляции.
