СКм-9000-3
Трёхфазный стабилизатор переменного напряжения СКм-9000-3
Номинальная
мощность
Рабочий / предельный диапазон
входных фазных напряжений
до 600 %
высокая точность стабилизации
420 В
Назначение трёхфазного стабилизатора СКм-9000-3 – надёжно обезопасить ответственные трёхфазные нагрузки и объекты от повреждений вызванных длительными и кратковременными отклонениями напряжения, высокочастотными помехами, импульсными скачками большой энергии.
Стабилизатор напряжения СКм-9000-3 имеет уникальный набор выполняемых функций и характеристик. Он ориентирован на безупречную работу при крайне низком качестве электроснабжения, поэтому 100% защищает электрооборудование от любых нарушений, которые возникают в электросетях.

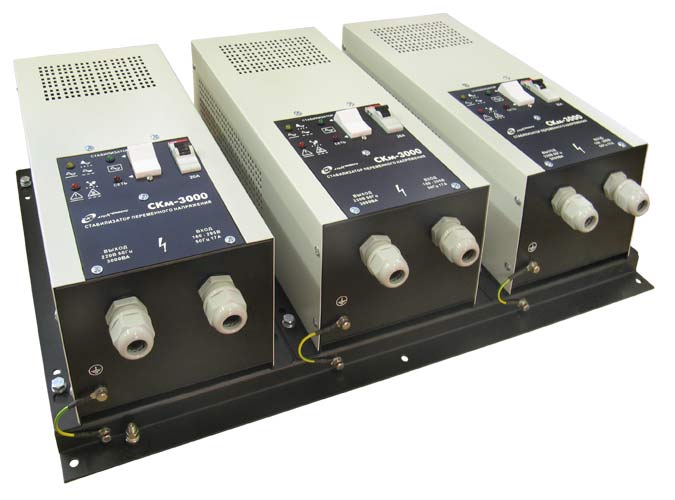

Стабилизатор собирается на основе трёх однофазных стабилизаторов СКм-3000, смонтированных на прочной раме, монтаж которой может быть произведён как на вертикальной, так и на горизонтальной поверхности.
Благодаря большому количеству функций автоматики, стабилизаторы СКм могут эксплуатироваться на объектах, не требующих постоянного обслуживания.
Благодаря интеллектуальным алгоритмам работы стабилизатора достигается максимальное быстродействие по сравнению с аналогами.
Запатентованный метод работы позволяет стабилизаторам СКм не вносить искажений в форму напряжения и не создавать коммутационных помех.
Перегрузочная способность стабилизаторов СКм достигает 600%, что позволяет работать при нагрузках со значительной кратностью пускового тока. При этом не требуется большой запас по мощности.
Область применения:
Преимущества и особенности:
- Многоуровневая система защиты оборудования, разработанная с учетом условий работы в российских электросетях;
- Предельная скорость регулирования;
- Высокая перегрузочная способность (до 600%);
- Сохранение функциональности при высоком входном фазном напряжении (до 420 В);
- Стабилизатор оснащен трёхступенчатой системой грозозащиты, которая защищает потребителей от импульсных перенапряжений, вызванных ударами молнии и переходными процессами в электросетях;
- Функция тепловой защиты, гарантирующая пожаробезопасность и высокую надёжность стабилизатора;
- Стабильная работа с нагрузками любого типа (двигательные, активно-емкостные, активно-индуктивные, нелинейные, смешанные);
- Регулирование напряжения без коммутационных помех и искажений выходного напряжения;
- Высокий КПД, естественное охлаждение;
- Малое собственное потребление энергии;
- Компактные размеры и малый вес;
- Простота монтажа и обслуживания, возможность размещения на вертикальных и горизонтальных плоскостях.
| Параметр, еденица измерения | Значение параметра |
|---|---|
Входные параметры |
|
| Рабочий диапазон фазного напряжения, В | 155 - 304 |
| Предельный диапазон фазного напряжения, В | 130 - 420 |
| Диапазон частоты напряжения, Гц | 44,5 – 55,5 |
Выходные параметры |
|
| Номинальное фазное выходное напряжение Uном, В | 220 |
| Установившееся отклонение выходного фазного напряжения (точность стабилизации), % от Uном, не более | ±5 |
| Номинальный выходной ток Iном, А | 3 х 14 |
| Номинальная выходная мощность, ВА / Вт | 9000 / 9000 |
| Перегрузка в течение нормируемого интервала времени, % от Iном, не более | 120 – 5 мин, 150 – 1 мин, 175 – 5 с, 230 – 1 с, 450 – 0,07 с, 600 – 0,03 с |
| КПД | 0,95 |
Защита |
|
| Недопустимое понижение / повышение входного напряжения или его частоты | Автоматическое выключение и повторное включение с задержкой времени при нормализации сети |
| Перегрузка | Автоматическое выключение и ограниченное число попыток включения с задержкой времени |
| Перегрев | Автоматическое выключение и повторное включение после остывания |
| Неисправность | Автоматическая диагностика и ручное переключение на электропитание выхода по встроенной обводной цепи |
Индикация и сигнализация |
|
| Световая индикация | «Нормальное / высокое / низкое напряжение или частота сети», «Выход в норме», «Питание по обводной цепи», «Перегрузка», «Перегрев», «Авария» |
| Звуковая сигнализация | «Предельное повышение / понижение напряжения или частоты сети», «Перегрузка», «Перегрев», «Тестирование», «Авария» |
Условия работы |
|
| Режим работы | Непрерывный |
| Рабочая температура окружающего воздуха, °С | от + 1 до + 40 |
| Температура транспортирования / хранения, °С | от - 50 до + 50 / от + 5 до + 40 |
| Охлаждение стабилизатора | Естественное |
Размеры и масса |
|
| Габаритные размеры, мм, не более | 620 х 400 х 190 |
| Масса / масса в упаковке, кг, не более | 35,0 / 44,7 |
Стабилизатор переменного напряжения СКм-9000-3
